上海水兴阀门有限公司生产的ZDYF/ZQYF型矿用隔爆电动液控闸阀所采用的电器元件防爆性能均符合X标准GB3836.1《爆炸性气体环境用电气设备 X1部分：通用要求和GB3836.2《爆炸性气体环境用电气设备 X二部分：隔爆型“d” 的规定。
矿用隔爆型电动液控闸阀ZDYF-100，PN6.4MPa，DN100矿用煤安隔爆型电动液控闸阀 煤安防爆，电液联动刀型闸阀
一.ZDYF/ZQYF型矿用隔爆电动液控闸阀组成
ZDYF/ZQYF型矿用隔爆电动液控闸阀主要由电动液控闸阀用油缸液控装置、闸阀阀体和非接触式位置传感装置组成。电动液控闸阀用油缸液控装置是一种机、电、液一体化的新型柔性闸阀执行装置，它以执行机构（油缸）、控制机构（液压控制阀组）和动力源（油泵和防爆电动机）组成。电动机通过正反转驱动双向液压泵正反输出压力油，经液压控制阀送至油缸，实现活油缸的往复运动，从而驱动闸阀的开关。
电动液控闸阀液控集成阀组主要由溢流阀，吸油单向阀，调速阀（用户要求），液控单向阀（液压锁）等组成。油缸推出和拉回均带自锁，可驱动闸阀在任意位置停止，闸阀的开口度可调节；运行速度和闸阀的开启关闭力可调。
![矿用隔爆型电动液控闸阀ZDYF-100，PN6.4MPa，DN100]()

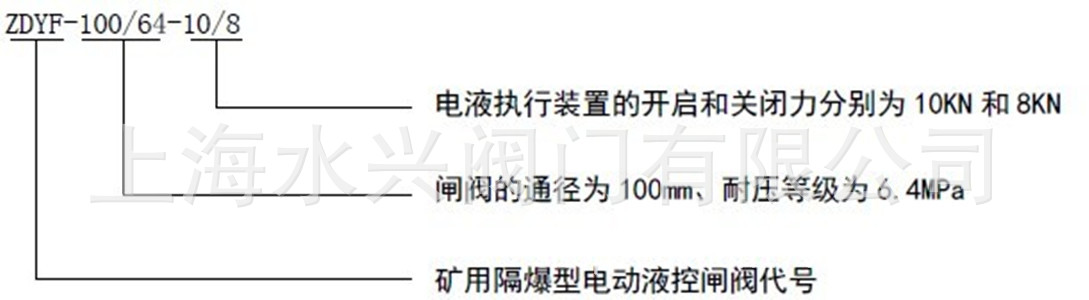

ZDYF型矿用隔爆电动液控闸阀型号说明
二.ZDYF/ZQYF型矿用隔爆电动液控闸阀特点：
1.结构紧凑、安装方便、占据空间小、维护简单。
2.可带负荷起动，具有过载保护功能。
3.回路设双向液压锁，可停在规定行程范围内的任意位置并自锁，且保持输出力不变。
4.推拉力，速度（用户要求）无X可调，驱动力范围极广。
5.因故断电，油缸可以自锁，并能通过手动装置开启和关闭闸阀。
6.采用全液压传动，动作灵敏，运行平稳，能X缓冲外来冲击力，行程控制X。
7.机电液一体化全封闭结构，工作油路循环于无压的封闭钢筒里，体积小，不渗油，在恶劣的工作环境下，不吸尘，不进水，内部不锈蚀，使用寿命长。
三.ZDYF/ZQYF型矿用隔爆电动液控闸阀使用注意事项：
1.尽量保证油液清洁干净，以防备污染物进入液压元件，引起堵塞现象。
2.到位开关位置调节好后，应固定紧，以防止松动产生误信号，影响设备正常工作。
3.矿用隔爆电动液控闸阀的开启关闭性能出厂前已调好，使用过程不得随意调整。
四.ZDYF/ZQYF型矿用隔爆电动液控闸阀安全警示：
1.使用前必须仔细阅读本阀门使用说明书。
2.严禁带电拆卸任何隔爆零部件。
3.检修后组装时，紧固用螺钉及螺栓必须拧到位，固定紧。
4.隔爆零件有锈蚀和损坏需更换时，必须向原制造单位联系更换，严禁使用单位擅自配制更换

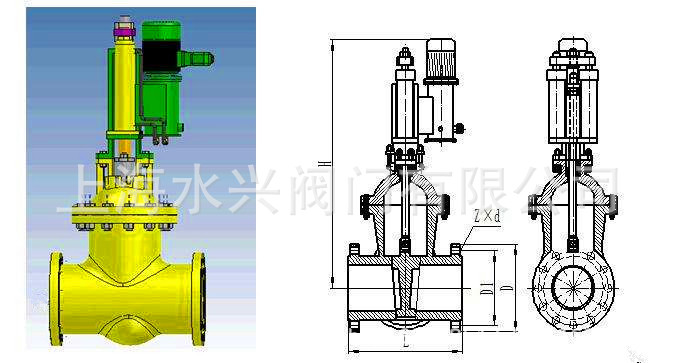

五.ZDYF/ZQYF型矿用隔爆电动液控闸阀选型参数
型号 | 通径 （mm） | 阀门主要尺寸（mm） | 开启力 （KN） | 关闭力 （KN） | 压力 等X （MPa） | 特征 尺寸 H(mm) | 电机功 率Kw | 电压 （V） |
L | D | D1 | Z×d |
ZDYF-80 | 80 | 280 | 160 | 125 | 4×φ18 | 8 | 6 | 1.6 | 680 | 0.37 | 600/380 |
280 | 195 | 160 | 8×φ18 | 2.5 | 680 |
310 | 195 | 160 | 8×φ18 | 4.0 | 690 |
310 | 210 | 170 | 8×φ23 | 6.4 | 700 |
310 | 230 | 180 | 8×φ25 | 10 | 710 |
ZDYF-100 | 100 | 300 | 215 | 180 | 4×φ18 | 10 | 8 | 1.6 | 680 | 0.55 | 660/380 |
300 | 230 | 190 | 8×φ18 | 2.5 | 690 |
350 | 230 | 190 | 8×φ23 | 4.0 | 695 |
350 | 250 | 200 | 8×φ25 | 6.4 | 705 |
350 | 265 | 210 | 8×φ30 | 10 | 720 |
ZDYF-125 | 125 | 325 | 245 | 210 | 8×φ18 | 26 | 20 | 1.6 | 705 | 0．55 | 660/380 |
325 | 270 | 220 | 8×φ25 | 2.5 | 725 |
350 | 270 | 220 | 8×φ25 | 4.0 | 765 |
400 | 295 | 240 | 8×φ30 | 6.4 | 785 |
400 | 310 | 250 | 8×φ34 | 10 | 820 |
ZDYF-150 | 150 | 350 | 280 | 240 | 8×φ23 | 35 | 30 | 1.6 | 840 | 0.75 | 660/380 |
350 | 300 | 250 | 8×φ25 | 2.5 | 850 |
450 | 300 | 250 | 8×φ25 | 4.0 | 880 |
450 | 340 | 280 | 8×φ34 | 6.4 | 890 |
450 | 350 | 290 | 12×φ34 | 10 | 910 |
ZDYF-200 | 200 | 400 | 335 | 295 | 12×φ23 | 68 | 62 | 1.6 | 1100 | 1.1 | 660/380 |
400 | 360 | 310 | 12×φ25 | 2.5 | 1100 |
550 | 375 | 320 | 12×φ30 | 4.0 | 1150 |
550 | 405 | 345 | 12×φ34 | 6.4 | 1200 |
550 | 430 | 360 | 12×φ41 | 10 | 1250 |
ZDYF-250 | 250 | 450 | 405 | 355 | 12×φ25 | 100 | 90 | 1.6 | 1300 | 1.5 | 660/380 |
450 | 425 | 370 | 12×φ30 | 2.5 | 1300 |
650 | 445 | 385 | 12×φ34 | 4.0 | 1350 |
650 | 470 | 400 | 12×φ41 | 6.4 | 1400 |
650 | 500 | 430 | 12×φ41 | 10 | 1450 |
续表
ZDYF-300 | 300 | 500 | 460 | 410 | 12×φ25 | 140 | 120 | 1.6 | 1300 | 1.5 | 660/380 |
500 | 485 | 430 | 16×φ30 | 2.5 | 1350 |
750 | 520 | 450 | 16×φ34 | 4.0 | 1400 |
750 | 530 | 460 | 16×φ41 | 6.4 | 1450 |
750 | 585 | 500 | 16×φ48 | 10 | 1530 |
ZDYF-350 | 350 | 550 | 520 | 470 | 16×φ25 | 160 | 135 | 1.6 | 1500 | 2.2 | 660/380 |
550 | 550 | 490 | 16×φ34 | 2.5 | 1520 |
850 | 570 | 510 | 16×φ34 | 4.0 | 1580 |
850 | 595 | 525 | 16×φ41 | 6.4 | 1620 |
850 | 655 | 560 | 16×φ54 | 10 | 1670 |
注：其他通径或者高压力等X的电液闸阀可以定做。
五.ZDYF/ZQYF型矿用隔爆电动液控闸阀X势
◆ 电气控制将开关、按钮、PLC控制集成一体，不需要用户配开关柜。
◆ 推拉力和开闭启速度都可以实现无X调整，调整过程简单、可靠。
六.ZDYF/ZQYF型矿用隔爆电动液控闸阀用途
适用于污水和排水处理。
七.ZDYF/ZQYF型矿用隔爆电动液控闸阀产品包装方式及售后服务：
本公司此系列产品一律采用木箱或者托盘等包装，运输既方便又对产品起到了极好的保护作用。在质量和服务方面，我们承诺：
①“水兴”产品质保期为收货验货起12个月（除自然灾害和不按本公司产品说明书等错误操作的人为因素外），实行”三包“服务（包退、包换、包修）。
②产品服务期内，可以咨询本公司相关工程师，提供相应服务。
③对用户的投诉问题，我们会快速作出反应，并安排售后。
如有任何疑问，您可以致电给我们或登录我们网站，公司会尽快安排工程师为您解惑。我们一定会全心全意为您提供X质的服务。
欢迎咨询采购！！！
物流：顺丰速运、圆通快递、天天快运、及全国公铁联运等，可根据客户要求选择。目的地：国内、外主要城市或中转、主要港口。
声明：本文中所有文字、数据、图片均只适用于参考，产品具体性能参数、结构尺寸参数、价格等详情，请联系公司相关部门人员。
