Q11F-800LB锻钢二片式内螺纹球阀

锻钢二片式内螺纹球阀详细信息：

品牌：APIRT/埃瑞通	型号：Q11F-800LB	结构形式：浮动球直通式
材质：不锈钢	连接形式：内螺纹	公称通径：50 mm
压力环境：高压	工作温度：常温	驱动方式：手动
流动方向：双向	标准：美标	零部件及配件：执行器
用途：截止	类型：直通式	作用对象：电站

Q11F-800LB二片式锻钢球阀的工作原理是靠旋转阀杆来使阀门畅通或闭塞。可以全通径球阀、90℃角、球阀开关轻便，体积小，可以做成大口径，密封可靠，结构简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，在各行业得到广泛的应用。锻钢球阀分类：低压锻钢球阀，高压锻钢球阀。
Q11F-800LB二片式锻钢球阀技术规范：

技术规范 TECHNICAL STANDARD
型号Type	Q11F
设计标准Design Standard	GB/T12224，GB/T8464
压力，温度额定值Pressure Temperatme Rating	GB/T12224
连接螺纹标准End Comection Std	G Rc Rp NPT BSP BSPT DIN259/299
试验与检验标准Test Standard	GB/T13927
主要材质Material	WCB CF8(304) CF8M(316)
驱动方式Operated	手动气动电动

Q11F-800LB A105/F304 高压锻钢二片式内螺纹球阀

Two Piece Modle Ball Valve
Q11F-800LB二片式锻钢球阀主要尺寸
Main Dimensions

SIZE	1/4”	3/8:”	1/2”	3/4”	1”	1 1/4”	1 1/2”	2”	21/2”	3”	4”
D	11.6	12.5	15	20	25	32	40	50	65	80	100
L	55	55	65	75	88	102	110	122	162	189	260
H	50	50	60	64	71	72	86	96	130	148	180
E	103	103	103	126	144	144	189	189	224	224	295

Q11F-800LB A105/F304主要材质：

主要零件材料 MAIN PARTS AND MATERIALS
序号NO.	零件名称PART NAME	材质MATERIAL	数量QTY
1	阀盖CPA	CF8/CF8M	1
2	密封垫JIONT GASKET	PTFE	1
3	阀体BODY	CF8/CF8M	1
4	球体BALL	304/316	1
5	阀杆STEM	304/316	1
6	密封圈JIONT RING	PTFE	2
7	止推垫片THTUST WASHET	PTFE	1
8	填料STEM PACKING	304/316	1
9	填料压盖螺母GLAND NUT	304/316	1
10	弹簧垫圈STEM WASHER	304/316	1
11	阀杆螺母STEM NUT	304/316	1
12	手柄HANDLE COVER	304/316	1
13	手柄套HANDLE COVER	塑料PLASTIC	1

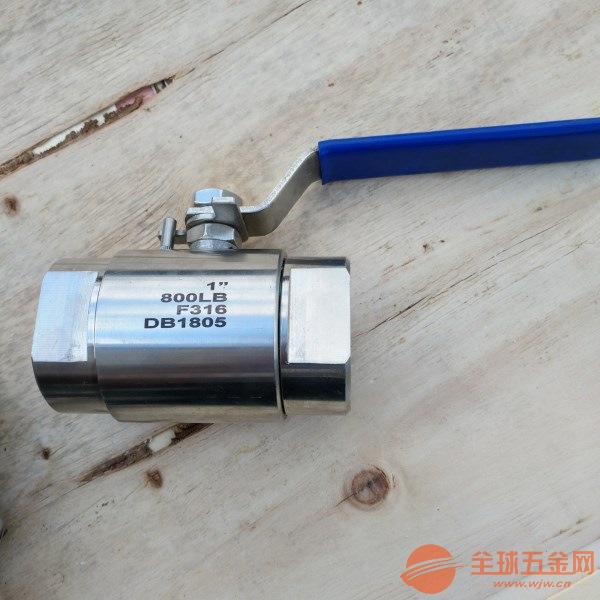

Q11F-800LB A105/F304 \F316高压锻钢二片式内螺纹球阀

Q11F两片式内螺纹球阀产品特征公称压力：1.6-6.4MPa适用稳定范围：-20-232适用介质：水，油，气及某些腐蚀性液体，现不锈钢片式球阀以广泛用于化工，石油，电力，制药，啤酒，食品，乳品饮料，化妆品及工程配套工业管路等X域。科宝阀门不锈钢片式球阀本着外表美观大方，耐腐蚀，耐高温的X点，现已远销中南亚，欧美，中东等X和地区。
六、Q11F-800LB二片式锻钢球阀订货说明：
1、①产品名称与型号②公称直径③阀体材质④公称压力⑤使用介质⑥连接方式⑦使用温度⑧驱动方式（手动、气动、电动）⑨是否带附件以便我们的为您正确选型。2、如有特殊要求时请在订购产品时注明3、若已经由设计单位选定的型号，请按型号直接向我司销售部订购。4、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图。如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供X质的服务。
电话：0577-85888062

温州瑞通阀门有限公司
